Elektromagnetický ventil Rain RN 150 FC 24VAC W/FC - 1”MxUN - PRO

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.
Skriňa extrudéra vystužená sklenenými vláknami elektromagnetických ventilov Rain RN ľahko vydrží tlak až do 12 bar. Vďaka tuhej membráne, ktorá je nesená pružinou, nedochádza k poškodeniu konštrukcie ani pri vysokom tlaku vody. Z dôvodu spoľahlivosti sú vybavené samostatným filtrom. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1/2", 3/4" a 1", so solenoidom 24 V alebo 9 V. Ventily RN sa ojedinele predáva aj s holendrovým pripojením.  Elektroventily RN sa dajú sa manuálne spustiť otočeným solenoidu o 1/4 otáčky. Tie elektroventily sa dajú manuálne spustiť otočeným solenoidu o 1/4 otáčky. Ventily potrebujú na prevádzku najmenej 1,0 baru. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily RN sú pomalé uzatváracie ventily, ktoré pri zatvorení zabránia kladivovému efektu, aby nedošlo k poškodeniu systému.

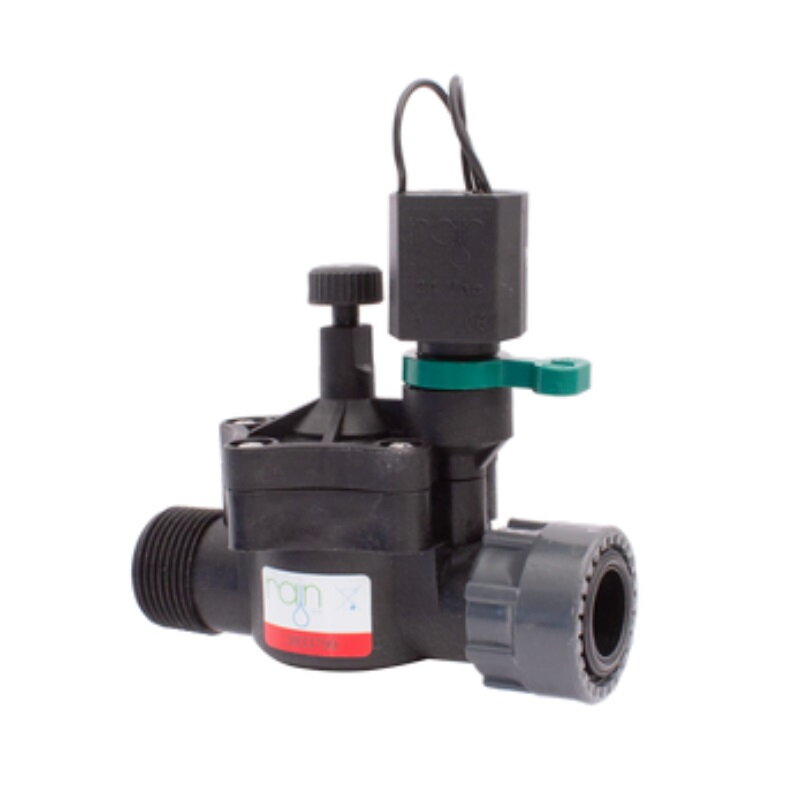

Rain RN 150 FC 24VAC W/FC - 1″MxUN - PRO s 1" vonkajším/holendrovým závitom je 24 V elektromagnetický ventil s pomalým uzatváraním, na ktorom je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak tlak v našom systéme prekročí optimálny prevádzkový tlak trysiek, odporúčame použiť elektroventil s regulátorom prietoku. S regulátorom prietoku sa dá znížiť prierez prúdu a následne znížiť tlak tak, aby sa tlak mohol nastaviť na optimálnu hodnotu. Fungujú dobre aj pri nízkom prietoku vody.
Fungovanie elekroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily sú v základnom stave otvorené, zatvoria sa pod tlakom vody. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.




PARAMETRE


●
Veľkosť: 1”


●
Extrudované telo je spevnené skleneným vláknom


●
Jednokusová membrána pre spoľahlivé uzatváranie


●
Membránová pružina z nerezovej ocele pre hladké uzatváranie


●
Výpustná páčka pre manuálne otvorenie


●
Energicky efektívny solenoid


●
Bez ovládania prietoku






ELEKTRICKÉ ŠPECIFIKÁCIE


●
Veľkosť: 1” - vonkajší závit


●
Prietok: 20 až 50 l/min (1,2 až 3,0 m3/h)


●
Odporúčaný tlak: 1,0 až 12,0 bar (100 až 1 200 kPa)


●
Teplotná odolnosť: 4 až 70 °C






ŠPECIFIKÁCIE CIEVOK


●
Napájanie: 24 VAC


●
Spínací prúd: 0.43 A (9.8 VA)


●
Pracovný prúd: 0.21 A (4.8 VA)






ROZMERY


●
Výška: 11,4 cm


●
Dĺžka: 11,6 cm


●
Šírka: 7,1 cm
