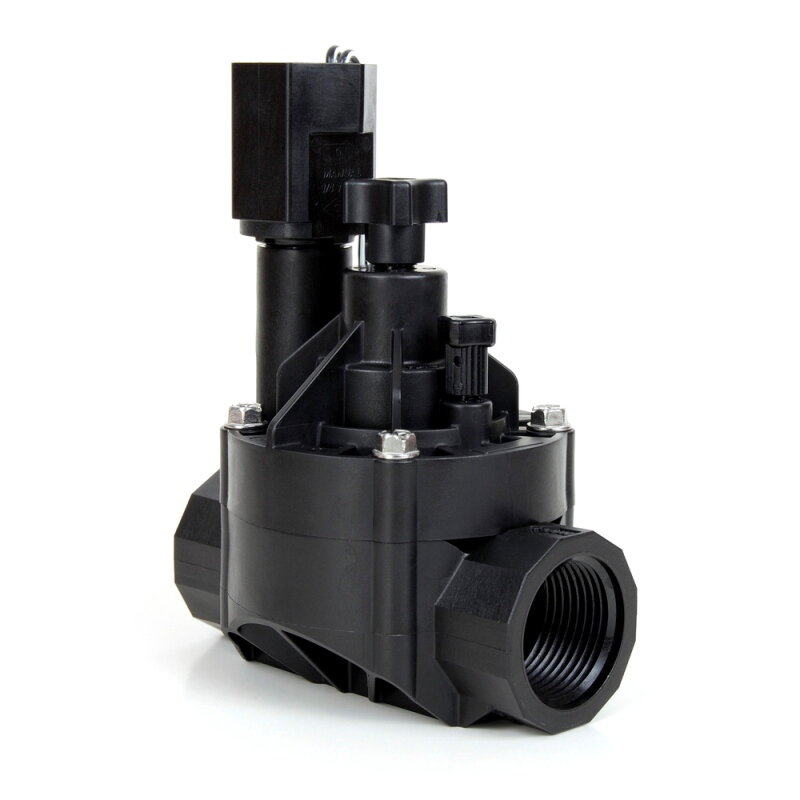

Elektromagnetický ventil Rain Bird 100-HVF

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody. Elektromagnetické ventily Rain Bird sú vyrobené z polypropylénu vystuženého sklenenými vláknami a ľahko vydržia tlak až do 10 bar. Gumová membrána, nesená pružinou z nehrdzavejúcej ocele, ovláda ventil na zmenu tlaku. Inštalácia a údržba je veľmi jednoduchá. Pri údržbe nie je potrebné odstraňovať elektroventil, pretože sa dá ľahko rozobrať zhora. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1", so solenoidom 24 V alebo 9 V. Elektroventily Rain Bird sú vybavené malou preplachovacou skrutkou a dajú sa manuálne spustiť otočeným cievku o 1/4 otáčky. Ventily Rain Bird potrebujú na prevádzku iba 1,0 bar tlaku. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily HV sú ventily s rýchlym uzatváraním. Rain Bird 100-HVF s 1" vnútorným závitom je 24 V elektromagnetický ventil s rýchlym uzatváraním, na ktorom je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak tlak v našom systéme prekročí optimálny prevádzkový tlak trysiek, odporúčame použiť elektroventil s regulátorom prietoku. S regulátorom prietoku sa dá znížiť prierez prúdu a následne znížiť tlak tak, aby sa tlak mohol nastaviť na optimálnu hodnotu. Fungujú dobre aj pri extrémne nízkom prietoku vody.Fungovanie elektroventila: Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Elekroventily HV sú ventily s obráteným tokom vody, gumová membrána ovláda ventil na zmenu tlaku. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému. PARAMETRE ● Veľkosť: 1” ● Telo z polypropylénu je spevnené skleneným vláknom ● Dvojitá filtrácia vody vo ventile (na membráne samočistiaci filter a filter pod cievkou) ● Možnosť manuálneho nastavenia ovládania ventilu otočením 1/4 otáčky ● Externá skrutka odkalenie pre preplach ventilu spustenie pri inštalácii a sprevádzkovanie systému ● Teplotná odolnosť: 52 °C ● S ovládaním prietoku ELEKTRICKÉ ŠPECIFIKÁCIE ● Veľkosť: 1” - vnútorný závit ● Prietok: 0,7 až 113,4 l/min (0,05 až 6,82 m3/h) ● Odporúčaný tlak: 1,0 až 10,3 bar (100 až 1 030 kPa) ● Teplota vody: max. 43 °C ŠPECIFIKÁCIE CIEVOK ● Napájanie: 24 VAC - 50/60 Hz ● Spínací prúd: 0.29 A - 60 Hz ● Pracovný prúd: 0.091 A - 60 Hz ROZMERY ● Výška: 14,3 cm ● Dĺžka: 11,2 cm ● Šírka: 7,9 cm
